Вертикальный станческий стан, также известный как центр вертикального поворота, является инструментом, используемым для поворота и резки металлических компонентов с высокой точностью и эффективностью.

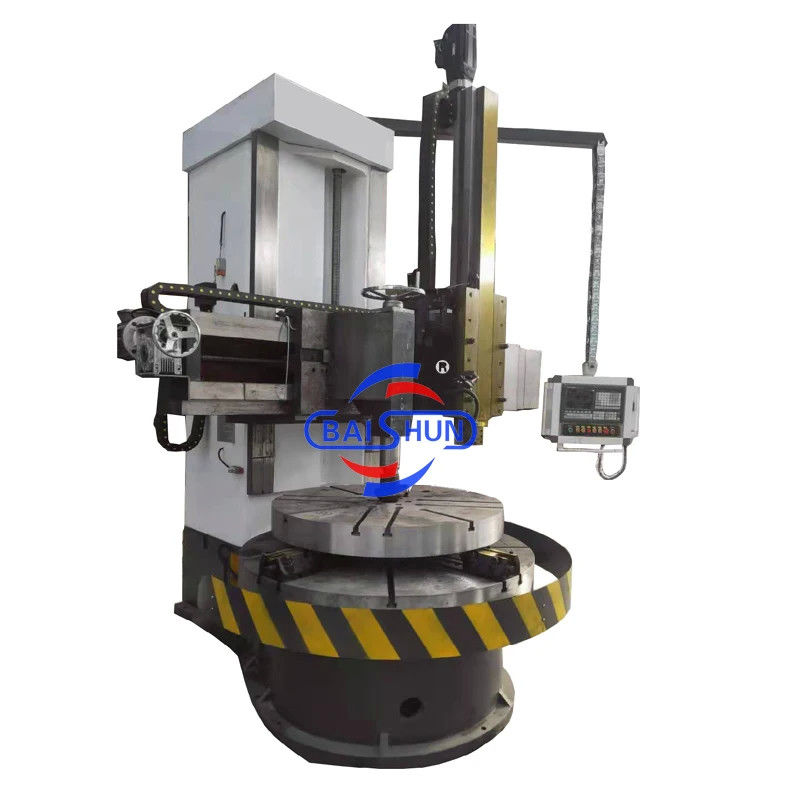

Одноколонный вертикальный токарный стан, конфигурация передовых и надежных механических и электрических компонентов, конструкция превосходных характеристик, сильная жесткость,инструмент машины может удовлетворить сильные резки, рабочий стол может нести большую тоннажную нагрузку, хорошую стабильность, высокую эффективность, безопасность и надежность.
Вертикальный токарный стан относится к крупному механическому оборудованию, которое используется для обработки крупных и тяжелых рабочих деталей с большим радиальным размером, относительно небольшим осевым размером и сложной формой.Например, цилиндрическая поверхность, конечная поверхность, коническая поверхность, цилиндрическое отверстие, коническое отверстие и т.д.
Кроме того, вертикальные станки с ЧПУ обладают высокой степенью автоматизации и могут быть запрограммированы для выполнения широкого спектра механических операций, таких как повороты, бурение, бурение, нанесение нитей и фрезирование.с минимальным вмешательством человека.
В целом, вертикальные станки с ЧПУ являются универсальным и эффективным инструментом обработки, который предлагает высокую точность и возможности автоматизации.и поэтому делает их важным компонентом современных производственных процессов.
Ключевые особенности:
На столе используется высокоточный направляющий шарик с толчком и направляющий слайд диаметром 1,6 метра.
Поперечная рельса колонны изготовлена из высокопрочного и высоко износостойкого литого железа серого цвета.
Пары путепроводов в горизонтальном и вертикальном направлениях изготовлены из износостойкого серого чугуна.
Поверхность железнодорожного проводника барабана и боковой головы подвергаются средней частоте отверждения и завершающей обработке.
Нижняя станция оснащена новым типом черной хромной плоскости.
Голова рельса оборудована свинцовым винтом для горизонтальной и вертикальной передачи.
Пятиугольная башенная пинионная плита обеспечивает высокую прочность и жесткость при позиционировании индекса.
Перекрестная смазка обеспечивается маслом через ручной насос.
Параметр машины
| Модель |
CK518 |
CK5112Q |
CK5112A |
CK5116Q |
CK5120A |
CK5126A |
| Максимальный оборотный диаметр вертикальной подставки инструмента (мм) |
800 |
1200 |
1200 |
1600 |
2000 |
2600 |
| Диаметр рабочего стола (мм) |
700 |
1000 |
1000 |
1400 |
1800 |
2200 |
| Максимальная высота заготовки (мм) |
800 |
1000 |
1000 |
1200 |
1250 |
1400 |
| Максимальная масса заготовки (кг) |
1500 |
1500 |
3200 |
3200 |
8000 |
8000 |
| Диапазон скорости вращения рабочего стола (о/мин) |
30-260 |
20-180 |
6.3-200 |
15 - 160 |
3.2-100 |
2.2-70 |
| Серия кормления |
Без ступеней |
Без ступеней |
Без ступеней |
Без ступеней |
Без ступеней |
Без ступеней |
| Диапазон питания инструмента в режиме отдыха (мм/мин) |
0.25-90 |
0.25-90 |
0.8-86 |
0.25-90 |
0.8-86 |
0.8-86 |
| Расстояние поперечного луча (мм) |
500 |
1000 |
650 |
1200 |
890 |
1090 |
| Горизонтальное движение подставки инструмента (мм) |
500 |
700 |
700 |
900 |
1115 |
1400 |
| Вертикальное движение подставки инструмента (мм) |
450 |
500 |
650 |
750 |
800 |
800 |
| Размер сечения резки (мм) |
30*40 |
30*40 |
30*40 |
30*40 |
30*40 |
30*40 |
| Мощность основного двигателя (kw) |
11 |
15 |
22 |
15 |
30 |
30 |
Вертикальный цепной станок
На столе используется высокоточный направляющий шарик с толчком и направляющий слайд диаметром 1,6 метра.
Колонна перекрестной рельсы принимают высокую прочность и высокую износостойкость серого чугуна.
Фиктивные пары направляющих в горизонтальном и вертикальном направлениях используют износостойкое серое чугунное железо.
Рама направляющая поверхность рельса, боковая голова принимают средней частоты жесткой прокатки измельчения финишной обработки.
Черная хромированная плоскость нового типа для пуговицы.
Голова рельса спроектирована с свинцовым винтом для горизонтальной и вертикальной передачи.
Пятиугольное расположение щитков башни с высокой прочностью и жесткостью.
Смазка перекрестного масла производится ручным насосом.
