Описание продукта

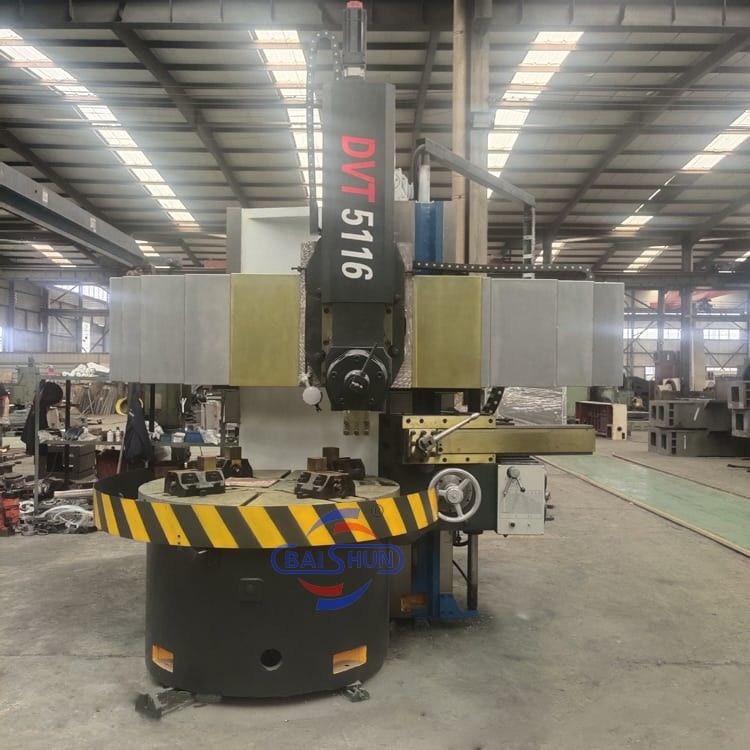

Высокоскоростная станковая машина металлообрабатывающая станковая машина тяжелой работы ВТЛ Вертикальный станкообрабатывающий аппарат
Вертикальный токарный стан подходит для отраслей механической обработки, может использоваться для внутри и снаружи цилиндра, конусной поверхности и лица, резки, резки и т. д.Из грубого и мелкого обработки.
Рабочая скамейка с гидростатическим направлением, главный вал использует высокоточный NN30 тип (D) двойной ряд цилиндрического роликового подшипника, таким образом рабочая скамейка большая грузоподъемность, высокая вращающаяся точность.Машины-инструменты электрические с использованием отечественных товарных марокМашина изготовлена из высококвалифицированного процесса epc, высокого качества, обработки отжига, красивого внешнего вида, долговечности, хорошей удобства, удобной эксплуатации и обслуживания..Высокая производительность; подвесная кнопочная станция, электрический шкаф и интегрированная конструкция кровати; погашенный луч, погашенный T-образный барабан (пятистворчатая башня); защита от лучей,автоматическая смазка всех смазочных частейС постоянной скоростью поворота и натяжения.
Ключевые особенности:
На столе используется высокоточный направляющий шарик с толчком и направляющий слайд диаметром 1,6 метра.
Поперечная рельса колонны изготовлена из высокопрочного и высоко износостойкого литого железа серого цвета.
Пары путепроводов в горизонтальном и вертикальном направлениях изготовлены из износостойкого серого чугуна.
Поверхность железнодорожного проводника барабана и боковой головы подвергаются средней частоте отверждения и завершающей обработке.
Нижняя станция оснащена новым типом черной хромной плоскости.
Голова рельса оборудована свинцовым винтом для горизонтальной и вертикальной передачи.
Пятиугольная башенная пинионная плита обеспечивает высокую прочность и жесткость при позиционировании индекса.
Перекрестная смазка обеспечивается маслом через ручной насос.
Параметр машины
| Модель |
CK518 |
CK5112Q |
CK5112A |
CK5116Q |
CK5120A |
CK5126A |
| Максимальный оборотный диаметр вертикальной подставки инструмента (мм) |
800 |
1200 |
1200 |
1600 |
2000 |
2600 |
| Диаметр рабочего стола (мм) |
700 |
1000 |
1000 |
1400 |
1800 |
2200 |
| Максимальная высота заготовки (мм) |
800 |
1000 |
1000 |
1200 |
1250 |
1400 |
| Максимальная масса заготовки (кг) |
1500 |
1500 |
3200 |
3200 |
8000 |
8000 |
| Диапазон скорости вращения рабочего стола (о/мин) |
30-260 |
20-180 |
6.3-200 |
15 - 160 |
3.2-100 |
2.2-70 |
| Серия кормления |
Без ступеней |
Без ступеней |
Без ступеней |
Без ступеней |
Без ступеней |
Без ступеней |
| Диапазон питания инструмента в режиме отдыха (мм/мин) |
0.25-90 |
0.25-90 |
0.8-86 |
0.25-90 |
0.8-86 |
0.8-86 |
| Расстояние поперечного луча (мм) |
500 |
1000 |
650 |
1200 |
890 |
1090 |
| Горизонтальное движение подставки инструмента (мм) |
500 |
700 |
700 |
900 |
1115 |
1400 |
| Вертикальное движение подставки инструмента (мм) |
450 |
500 |
650 |
750 |
800 |
800 |
| Размер сечения резки (мм) |
30*40 |
30*40 |
30*40 |
30*40 |
30*40 |
30*40 |
| Мощность основного двигателя (kw) |
11 |
15 |
22 |
15 |
30 |
30 |
Вертикальная станкаОсобенности:
На столе используется высокоточный направляющий шарик с толчком и направляющий слайд диаметром 1,6 метра.
Колонна перекрестной рельсы принимают высокую прочность и высокую износостойкость серого чугуна.
Фиктивные пары направляющих в горизонтальном и вертикальном направлениях используют износостойкое серое чугунное железо.
Рама направляющая поверхность рельса, боковая голова принимают средней частоты жесткой прокатки измельчения финишной обработки.
Черная хромированная плоскость нового типа для пуговицы.
Голова рельса спроектирована с свинцовым винтом для горизонтальной и вертикальной передачи.
Пятиугольное расположение щитков башни с высокой прочностью и жесткостью.
Смазка перекрестного масла производится ручным насосом.
