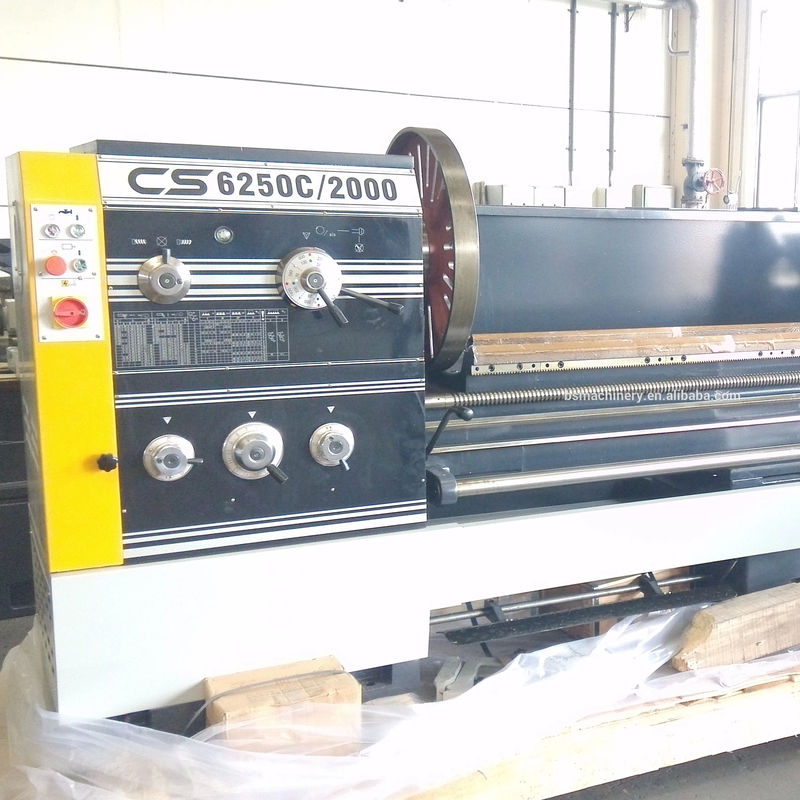

CQ6180C Металлическая скамейка горизонтальная станковая машина с сертификатом CE

Спецификации

CS6150C CS6250C

CS6166C CS6266C

CQ6180C CQ6280C

Мощность

Повернись к кровати

500 мм

660 мм

800 мм

Повернитесь на перекрестный слайд

300 мм

420 мм

560 мм

Максимальный вращающийся диаметр

300 мм

400 мм

540 мм

Повернись в разрыв

710 мм

830 мм

1000 мм

Длина в разрыве

240 мм

240 мм

240 мм

Максимальная длина заготовки

1000/1500/2000/3000 мм

2000/3000 мм

Ширина направляющего пути

390 мм

390 мм

390 мм

Голова животного

Нос спиндаля

ISO702/II NO.8 Кэмлок

Свинцовая отверстия

φ105 мм

φ105 мм

φ105 мм

Коньки отвода шпинделя

φ113 мм,1:20

φ113 мм,1:20

φ113 мм,1:20

Диапазон скоростей шпинда

36-1600 оборотов в минуту, 12 шагов

36-1600 оборотов в минуту, 12 шагов

36-1400 оборотов в минуту, 12 шагов

Максимальный выходный крутящий момент шпинда

1200 Н.м.

1200 Н.м.

1200 Н.м.

Питание и нитки

Макс. пробег соединенного отдыха

145 мм

145 мм

145 мм

Макс. пробег перекрестного слайда

320 мм

310 мм

320 мм

Проводка винта

12 мм

12 мм или 2TPI

12 мм или 2TPI

Раздел инструмента

25х25 мм

25х25 мм

25х25 мм

Продольная скорость быстрого движения

4..5 мм/мин

4.5mm ((15ft) /Min,50Hz;50,4 мм (18 футов) /мин,60 Гц

Поперечная скорость быстрого движения

1..9 мм/мин

1.9mm ((6.37ft) /Min,50Hz; 2.3mm ((7.67ft) /Min,60Hz

Продольный диапазон питания

65 видов,0.063-2.52 мм/с.

Диапазон перекрестного питания

65 видов,0.027-1,07 мм/окружение

Метрический диапазон потоков

22 вида, 1-14 мм

22 вида, 1-14 мм

22 вида, 1-14 мм

Дюймовый диапазон нити

25 видов, 28-2TPI

25 видов, 28-2TPI

25 видов, 28-2TPI

Диапазон модульных нитей

18 видов, 0,5-7 мм

18 видов, 0,5-7 мм

18 видов, 0,5-7 мм

Диаметровые нитки

24 вида, 56-4DP

24 вида, 56-4DP

24 вида, 56-4DP

Хвостовой запас

Диапазон рукава для хвостовых животных

φ75 мм

φ75 мм

φ75 мм

Морзе-конькость рукава хвостовой части

МТ5

МТ5

МТ5

Перемещение рукава хвостовой части

150 мм

150 мм

150 мм

Перекрестное регулирование

± 15 мм

± 15 мм

± 15 мм

Морор

Мощность основного двигателя

7.5КВ ((10 л.с.),3PH,1450 вращений в минуту/50 Гц; 1750 вращений в минуту/60 Гц

Мощность скоростного двигателя

250 Вт ((1/3 HP),3PH

250 Вт ((1/3 HP),3PH

370 Вт

Мощный охлаждающий насос

120 Вт ((1/6 л.с.), 3 ПГ

Доступное напряжение/цикл

380В/50Гц/3Ф)

220V,380V,420V/50Hz,60Hz

Общий размер (LxWxH) см

268/313/363/463х100х134

268/313/363/463х100х127

356/456х134х149

Размер упаковки (LxWxH) см

280/330/380/480х115х188

280/330/380/480х115х188

380/480х130х188

Чистая масса кг

2100/2300/2500/2900

2200/2400/2600/3000

3000/3200
