универсальная коробка с подшипниками
, Машины для перегонки передач высокая точность
, универсальная коробка
CNC или нет: |
Нормально |
Состояние: |
Новый |
Тип: |
Обкатывающая фрезерная машина |
Видеосюжет выездной инспекции: |
Предоставлено |
Отчет об испытаниях машины: |
Предоставлено |
Вид сбыта: |
Горячий продукт 2023 |
Гарантия на основные компоненты: |
1 год |
Основные компоненты: |
Оборудование |
Напряжение: |
380В/50Гц |
Размер ((L*W*H): |
2440 x 1370 x 1800 мм |
Гарантия: |
1 год, 12 месяцев |
Ключевые точки продаж: |
Конкурентоспособная цена |
Масса (кг): |
45000 |
Сила (kW): |
4,75 |
Применимые отрасли: |
Магазины строительных материалов, Производственный завод, Магазины по ремонту машин, Строительные ра |
Местонахождение выставочного зала: |
Бразилия, Перу, Индонезия, Мексика, Россия, Чили, Украина |
Наименование продукта: |
Обкатывающая фрезерная машина |
Цвет: |
Белый или как требование к клиента |
Ключевое слово: |
Машины для скрещивания малых передач |
Максимальная ширина обработки: |
250mm |
Мощность двигателя: |
6.45kw |
Максимальный диаметр заготовки: |
500 мм |
Послепродажное обслуживание: |
Инженеры, готовые обслуживать машины за границей |
Размер машины: |
2440 x 1370 x 1800 мм |
Вес: |
4500 кг |
Порт: |
Порт Циндао, Китай или по требованию клиента |

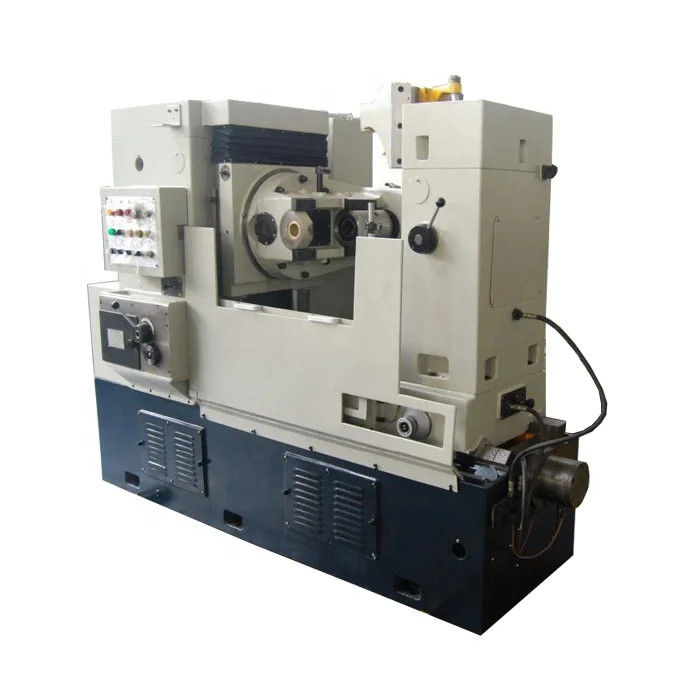

Новая высокоточная 8 мм модульная ручная универсальная редукторная машина
Описание продукта
Машины для перегонки передач серии Y3180/Y3150 фиксируются вертикальной колонной и используют традиционную планировку горизонтально движущегося рабочего стола, подходящую для обработки цилиндрических передач.Червотоковое колесо и короткий вал с шпалером в сыпучей формеМашина имеет следующие характеристики:
1Повышенная высота вертикальной колонны и увеличенный ход:Вертикальная колонна сделана выше (180/130 мм увеличенный осевой ход в голове скольжения, чем Y3180/Y3150 того же типа), чтобы обеспечить обработку большей ширины зуба.
2Продолжительность службы режущих инструментов увеличивается за счет прыжка электроинструмента.
3.Высокая точность и длительный срок службы: машина использует червяное колесо высокой точности более пяти классов и использует бронзовый сплав, который обладает высокой устойчивостью к абразии,обеспечивает длительный срок службы и постоянную точность.
4Допускается более высокая скорость вращения инструмента: прокатные подшипники заменяют традиционные подшипники вдоль плиты, чтобы обеспечить большую скорость вращения инструментов.
5.Баллансирующий цилиндр обратного давления задействован, когда столб инструмента движется в осевом направлении, эффективно уменьшая пространство между свинцовыми винтами и устраняя вибрацию.
6Удобная гидравлическая конструкция сокращает время нерезания и время использования режущих инструментов.
7.Внешняя опора небольшой колонны хвостовой части принимает структуру шарнира и может быть легко открыта наружу, удобна для подвешивания компонентов больших диаметров ((Y3180).
Технические данные машины для перегонки передач:
|
Сроки
|
Y3150
|
Y3180
|
|
Макс.диаметр.Работной части (без задней колонны/с задней колонной) мм
|
500/500
|
800/550
|
|
Максимальный модуль мм
|
8/6
|
10/8
|
|
Максимальная ширина обработки
|
350
|
500
|
|
Минимальные зубы коленчатого механизма (Z/K)
|
5
|
7
|
|
Максимальный пробег перевозки в вертикальном направлении мм
|
430
|
530
|
|
Максимальный угол спирали при повороте косых колец
|
± 45°
|
± 45°
|
|
Расстояние между осью резки и поверхностью рабочего стола в мм
|
235 ~ 665
|
235 ~ 765
|
|
Свинцовая колючка
|
МТ.5
|
МТ.5
|
|
Максимальные размеры резки в мм
|
Φ160×180
|
Φ160×180
|
|
Максимальное осевое движение резки в мм
|
|
180
|
|
Диаметр изменяемой лопатки в мм
|
22,27,32
|
27,32,40
|
|
расстояние от центра плиты до центра рабочего стола мм
|
30 ~ 330
|
50 ~ 550
|
|
Быстрая скорость движения рабочего стола в мм
|
50
|
50
|
|
Внешний диаметр/диаметр отверстия рабочего стола в мм
|
510/80
|
650/80
|
|
шаг скорости шпинда
|
9
|
8
|
|
диапазон скорости вращения шпинделя rpm
|
40 ~ 250
|
40 ~ 200
|
|
диапазон осевых питаний в мм/об.
|
12 шагов 0,4 ~ 4
|
12 шагов 0,4 ~ 4
|
|
мощность синхронной скорости основного двигателя в кв/в/мин
|
4/1500
|
5.5/1500
|
|
мощность быстрого осевого двигателя с синхронной скоростью в кв/в/мин
|
1.1/1500
|
|
Мощность быстрого рабочего стола двигателя с синхронной скоростью kw/rpm
|
1.1/1000
|
1.1/1000
|
|
Мощность двигателя насоса с синхронной скоростью в кв/в/мин
|
4500
|
5800
|
|
Чистая масса
|
4500
|
5800
|
|
Общий размер мм
|
2440×1270×1920
|
2765×1420×2030
|
Подробная информация:
Части для литья
Упаковка и перевозка
Условия оплаты
Обычно мы используем T/T, L/C
T/T:T/T 30% заранее, остаток оплачивается после проверки до доставки
Перед доставкой, мы отправим вам фотографии готовых машин и приветствуем вас прийти на наш завод для проверки
Способ упаковки
Экспортный стандарт FCL&LCL в контейнере 20/40 футов
FCL:Морская упаковка,машина закреплена в контейнере, а запасные части упакованы в деревянные коробки
Морская перевозка
MSK/MSC/APL/EMC/PIL и так далее
Гарантия
12 месяцев при нормальном использовании, за исключением изношенных частей
Наши услуги
1. 24 Через несколько часов Служба продажЯ...почтой илиПДорогой.
2. 100%rУровень ответа.
3.Инженеры готовы к обслуживанию за границей.
4. OEMсСлужбаэтодоступные
5Гарантия: 12 месяцев, за пределами гарантийного периода, все запасные части, предлагаемые вам сФабрикаЦена.
