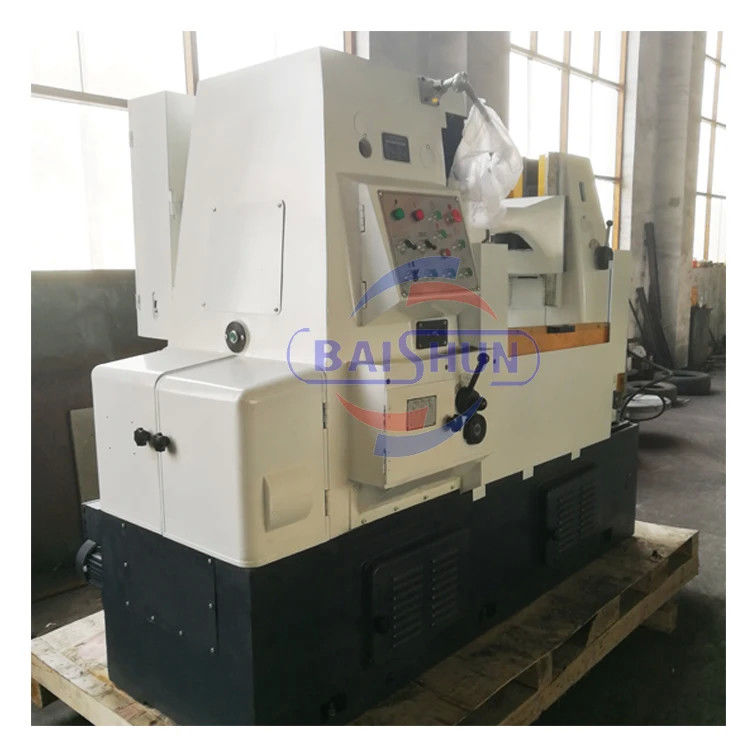

Y3150E Обработка цилиндрической редукторной машины
Машины для свертывания передач:
Машины для скрещивания редукторов серии Y3150 фиксируются вертикальной колонной и используют традиционную планировку горизонтально движущегося рабочего стола, подходящего для обработки цилиндрических редукторов,Червотоковое колесо и короткий вал с шпалером в сыпучей форме, в упаковке или в одиночной заготовке.
Повышенная высота вертикальной колонны и увеличенный ход:Вертикальная колонна сделана выше (180/130 мм увеличенный осевой ход в голове скольжения, чем Y3180/Y3150 того же типа), чтобы обеспечить обработку большей ширины зуба.
Продолжительность службы режущих инструментов увеличивается за счет прыжка электроинструмента.
1Машины модели Y3150E применяются для резки шпоров и спиральных шестерен, червяков, зубов и коротких шпиндельных валов при работе, небольшой или серийной продукции.
2Он характеризуется хорошей жесткостью, высокой рабочей точностью, легкой эксплуатацией и простой процедурой установки.
3Кроме того, машина оснащена автоматическим устройством отключения и механизмами обеспечения безопасности, а также автоматической системой смазки.
4Импортированные гидравлические компоненты могут быть использованы для машины в соответствии с требованиями клиентов.Тангенциальная головка доска также доступна для специального заказа для резки червя колеса под тангенциальным режимом питания.
Спецификация машины для свертывания передач:
| Модель |
Y3150E |
Y3180H |
| Максимальный диаметр заготовки ((с задней колонкой/без задней колонки) |
350 мм/500 мм |
550/800 мм |
| Максимальный модуль наклона |
8 мм |
10 мм |
| Максимальная ширина обработки |
250 мм |
300 мм |
| Минимальное оборудование для обработки |
Z/K=6 |
Z/K=8 |
| Максимальное вертикальное движение столба инструмента |
300 мм |
350 мм |
| Макс Свивер Ангел инструментального столба |
± 240° |
± 240° |
| Расстояние между осью резки и рабочим столом |
235-535 мм |
235-585 мм |
| Конусовая вертикаль шпинделя |
Морзе 5 |
Морзе 5 |
| Диаметр лопатки |
160 мм |
180 мм |
| Максимальное осевое движение резака |
- Я не знаю. |
50 мм |
| Диаметры хоб-абора |
Φ22,Φ27,Φ32MM |
Φ22,Φ27,Φ32,Φ40MM |
| Расстояние между центром оси плантатора и рабочим столом |
30-330 мм |
50-550 мм |
| Апертура рабочего стола |
80 мм |
80 мм |
| Конусовая отверстия матраса заготовки |
Морзе 5 |
Морзе 5 |
| Диаметр рабочего стола |
520 мм |
650 мм |
| Скорость и диапазон вращения шпинделя |
9Уровень 40-250R/мин |
8Уровень 40-200R/мин |
| Быстрая скорость движения слайда столба инструмента |
≤540 мм/мин |
≤540 мм/мин |
| Быстрая скорость передвижения рабочего стола |
≤ 500 мм/мин |
≤ 500 мм/мин |
| Расстояние между рабочими столами |
400-600 мм |
400-600 мм |
| Скорость и степень осевой подачи |
12 Уровень 0,4-4MM/R |
12 Уровень 0,4-4MM/R |
| мощность основного двигателя и синхронная скорость; |
N=4Kw 1500R/мин |
N=5,5Kw 1500R/мин |
| Машины |
4500 кг |
5500 кг |
| Общие размеры |
2440*1370*1800MM |
2752*1490*1870MM |
Тип упаковки машины для нанесения колец:
