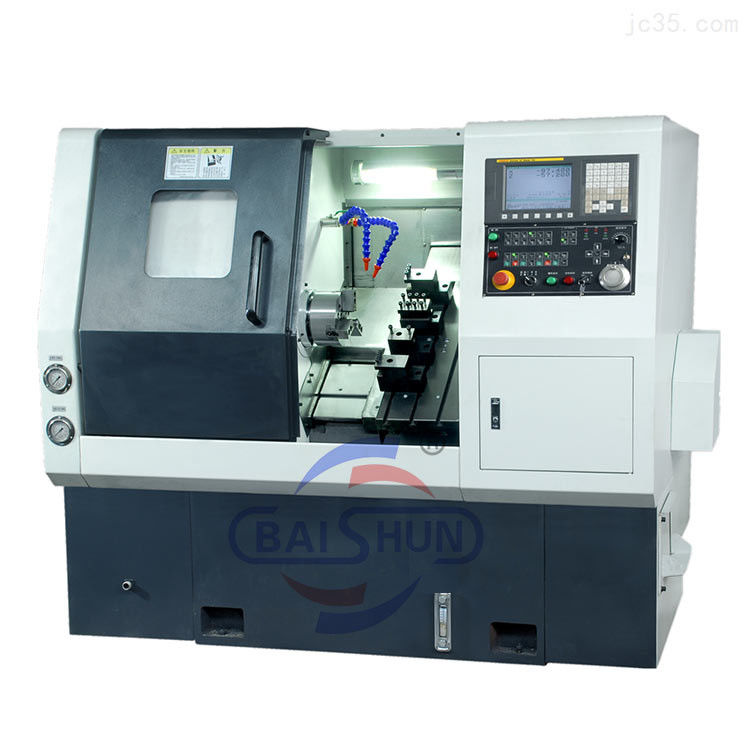

Многофункциональный центр обработки металла токарный станк TCK40 наклонный кровать CNC токарный станк
ТКК серии CNC токарный станк является высококачественным продуктом, разработанным и произведенным нашей компанией для удовлетворения потребностей развития рынка.,и внутренние и внешние поверхности вращающихся деталей, и выполнять эффективную, крупномасштабную и высокоточную обработку вращающихся деталей.
Стандартная конфигурация:
- Система управления GSK988TA;
-3 челюсти 8' гидравлический циркулятор с гидравлической станцией;
-8 станций сервотурна;
- без гидравлического хвостового ствола;
Необязательная конфигурация:
- Siemens 808D, Fanucci-TF, Syntec 22TA, Mitsubishi;
- 3 челюсти 10 дюймовый гидравлический винт;
-12 станций сервотурна;
- Гидравлический хвостовой материал;
- Конвейер чипов;
- Автоматический сервопривод для питания и захвата деталей;
| Основные технические данные |
Единица |
TCK550 |
TCK40-750 |
TCK40-1000 |
| Объем работ |
Максимальный вращающийся диаметр на кровати |
мм |
¥540 |
¥540 |
¥540 |
| Максимальный диаметр поворота на слайде |
мм |
¥270 |
¥270 |
¥270 |
| Максимальный диаметр обработки |
мм |
¥400 |
¥400 |
¥400 |
| Максимальная длина обработки |
мм |
700 |
700 |
900 |
| Свинцовый |
Максимальная скорость вращения шпинделя |
r/min |
4000 |
4000 |
4000 |
| Выброс спиндаля |
мм |
0.008/300 |
0.008/300 |
0.008/300 |
| Свинцовый диаметр отверстия |
мм |
₹ 65 |
₹ 65 |
₹ 65 |
| Пропускная способность баров |
мм |
¥48 |
¥48 |
¥48 |
| Гидравлический винт |
дюйм |
8 |
8 |
8 |
| Мощность двигателя шпинделя |
КВ |
7.5 |
7.5 |
7.5 |
| инсульт |
Поездка по оси Х |
мм |
220 |
220 |
220 |
| Поездка по оси Z |
мм |
750 |
750 |
1000 |
| Корм для животных |
Скоро движущаяся ось Х |
м/мин |
20 |
20 |
20 |
| Ось Z быстро движется |
м/мин |
20 |
20 |
20 |
| Резание кормов |
мм/мин |
1-6000 |
1-6000 |
1-6000 |
| Хвостовые запасы |
Движение хвостового состава |
мм |
550/руководство |
550/руководство |
800/руководство |
| Удары рукава хвостового состава |
мм |
120/ гидравлический/ручный |
| Руководство |
Угол наклона рельса |
Дег. |
30 |
30 |
30 |
| Тип |
|
Проводящая часть линейки |
Проводящая часть линейки |
Проводящая часть линейки |
| Точность |
точность позиционирования |
мм |
0.016 |
0.016 |
0.016 |
| Повторяемость |
мм |
0.008 |
0.008 |
0.008 |
| Прочие |
Машины |
в кг |
3800 |
3800 |
4200 |
| Размеры |
мм |
2920x1680x2070 |
2920x1680x2070 |
3200х1680х2070 |
Машинные снимки:
Процесс сборки и контроль качества
