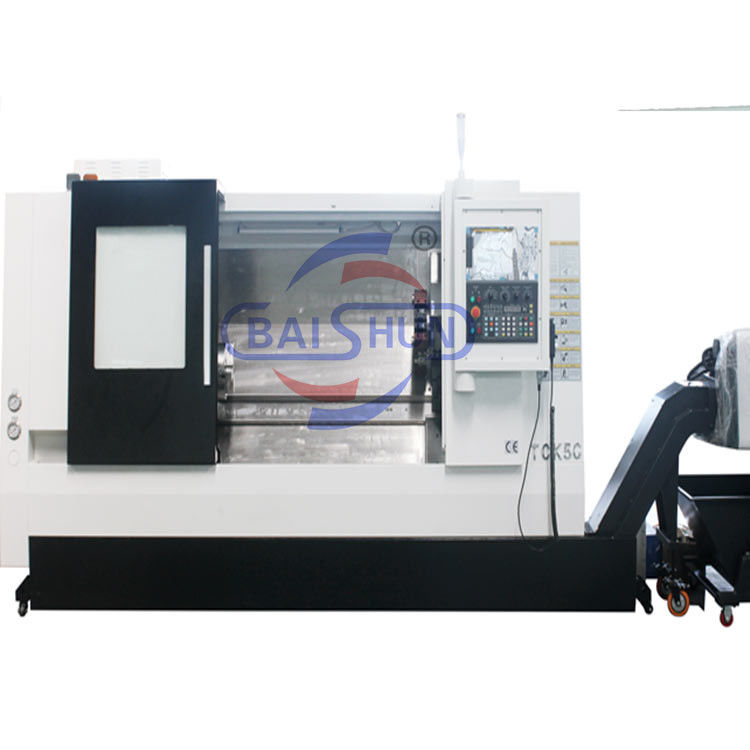

TCK40 Высокоскоростная Тайваньская линейная вертикальная вертикальная вертикальная вертикальная вертикальная машина
Степной станцёг принимает коробку конструкции кровати, высокой прочности Миханна литого железа, компактной структуры, хорошей прочности, подходящей твердости, низкий коэффициент трения, и имеет самосмазки,сооружение коробки с базовым ложем, значительно улучшает твердость и стабильность всей станки, и имеет функцию поглощения вибраций, уменьшает потерю инструмента, улучшает качество заготовки.С высоким соотношением производительности и цены, компактная и разумная компоновка, высокая скорость, высокая точность, высокая жесткость и богатая конфигурация, обеспечивают гарантию высокой эффективности и высокой надежности для пользователей.
1.TCK наклонный кровать CNC станка принимает45 °наклонная компоновка и интегрированная конструкция основания постели, что значительно улучшает сгибающуюся и торсионную жесткость, высокую жесткость и высокую стабильность машины, сильную гарантию.
2.Объединение шпинделя для сборки шпинделя, использование высокоточных подшипников шпинделя NSK, весь шпиндель, точность блока, хорошая жесткость и имеет идеальные характеристики.Через строгое испытание динамического баланса, система шпинделя имеет высокую точность, хорошее сохранение точности, небольшую тепловую деформацию, хорошую тепловую стабильность, максимальную скорость до2600 оборотов в минуту.
3.TCK Slant Bed CNC Lathe Machine конфигурация гидравлической ножей башни, чтобы предоставить пользователям удобные, практичные и надежные детали обработки.
4.TCK наклонного ложа CNC станка обеспечивает пользователя с идеальной гидравлической и смазочной системы, с использованием высококачественного гидравлического насоса и гидравлических, клапанов и других компонентов,значительно снижая уровень неудачДизайн гидравлической и смазочной системы прост и надежный.
5Двигатель и шаровой винт используют эластичную сцепку, трансмиссия не имеет просвета, точность высока, имеет хорошую защитную функцию для станка.
6.Этот инструмент может выбирать сервомотор
| Основные технические данные |
Единица |
TCK550 |
TCK40-750 |
TCK40-1000 |
| Объем работ |
Максимальный вращающийся диаметр на кровати |
мм |
¥540 |
¥540 |
¥540 |
| Максимальный диаметр поворота на слайде |
мм |
¥270 |
¥270 |
¥270 |
| Максимальный диаметр обработки |
мм |
¥400 |
¥400 |
¥400 |
| Максимальная длина обработки |
мм |
700 |
700 |
900 |
| Свинцовый |
Максимальная скорость вращения шпинделя |
r/min |
4000 |
4000 |
4000 |
| Выброс спиндаля |
мм |
0.008/300 |
0.008/300 |
0.008/300 |
| Свинцовый диаметр отверстия |
мм |
₹ 65 |
₹ 65 |
₹ 65 |
| Пропускная способность баров |
мм |
¥48 |
¥48 |
¥48 |
| Гидравлический винт |
дюйм |
8 |
8 |
8 |
| Мощность двигателя шпинделя |
КВ |
7.5 |
7.5 |
7.5 |
| инсульт |
Поездка по оси Х |
мм |
220 |
220 |
220 |
| Поездка по оси Z |
мм |
750 |
750 |
1000 |
| Корм для животных |
Скоро движущаяся ось Х |
м/мин |
20 |
20 |
20 |
| Ось Z быстро движется |
м/мин |
20 |
20 |
20 |
| Резание кормов |
мм/мин |
1-6000 |
1-6000 |
1-6000 |
| Хвостовые запасы |
Движение хвостового состава |
мм |
550/руководство |
550/руководство |
800/руководство |
| Удары рукава хвостового состава |
мм |
120/ гидравлический/ручный |
| Руководство |
Угол наклона рельса |
Дег. |
30 |
30 |
30 |
| Тип |
|
Проводящая часть линейки |
Проводящая часть линейки |
Проводящая часть линейки |
| Точность |
точность позиционирования |
мм |
0.016 |
0.016 |
0.016 |
| Повторяемость |
мм |
0.008 |
0.008 |
0.008 |
| Прочие |
Машины |
в кг |
3800 |
3800 |
4200 |
| Размеры |
мм |
2920x1680x2070 |
2920x1680x2070 |
3200х1680х2070 |
Машинные снимки:
Процесс сборки и контроль качества
