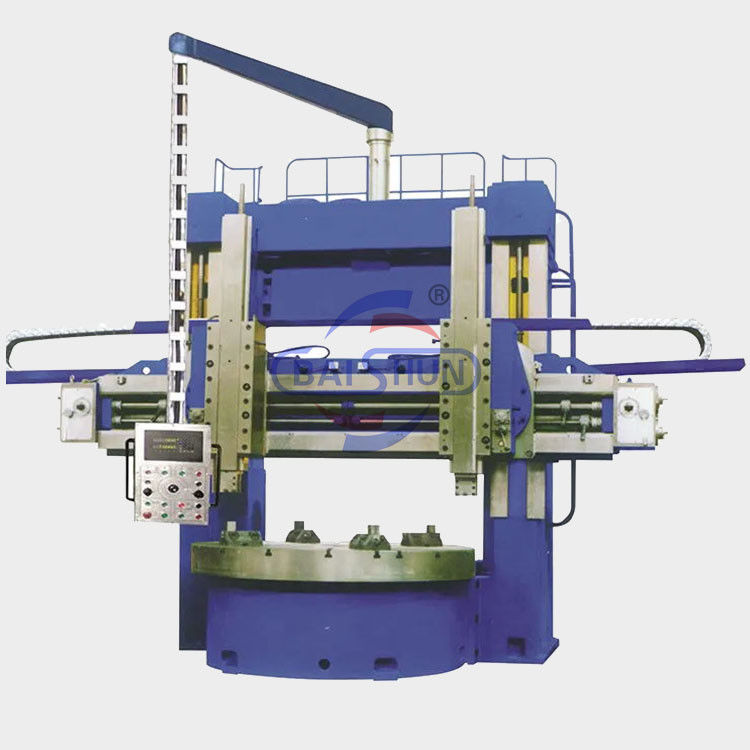

Двойная колонна тяжелая работа обрабатывающий инструмент поворотной вертикальный станка

Вертикальный крутящий станок с двойными колоннами - это современное оборудование, которое сочетает в себе механические, электрические и гидравлические компоненты.Он включает в себя современные принципы проектирования и методы производства, используя оптимизацию САПР и современные компоненты из отечественных и международных источников.высокая статическая и динамическая жесткостьВсе основные технические характеристики деталей машины соответствуют национальным стандартам.

Рабочий стол

Рабочий стол имеет основу рабочего стола, рабочий стол, части шпинделя и устройство передачи.который обладает достаточной жесткостью, прочность и тепловая устойчивость. Подшипник шпинделя рабочего стола использует высокоточный двойной ряд короткого цилиндрического роликового подшипника. Это может обеспечить высокоточное вращение рабочего стола и длительный срок службы.

Главная трансмиссия

Основной трансмиссионной системой машины является вертикальная трансмиссия вала.коробка передач достигает механического преобразования двух передач цилиндром переключения, толкающим переключатель, так что рабочий стол мог выполнять регулировку скорости без шагов в пределах 0,63-63 р/мин.

Грантная рама

Он состоит из левой и правой вертикальных колонн и соединительной балки.приводящийся двухосным разтягивающим двигателем переменного токаЧерез пару передач, червь и пару передач и двойные ведущие винты делают пучок для подъемного движения вдоль левой и правой колонны рулевого рельса.

Луч

В основе конструкции изделий из высокопрочного и низконапряженного литья железа имеется достаточная жесткость и прочность, что обеспечивает длительное время сохранность и стабильность точности работы машины.Луч находится перед вертикальной колонкойНа задней стороне балки находятся 4 гидравлических зажимательных точки. По обе стороны балки находятся кормовые ящики для подъема инструмента.
