Высокоточный тяжелой загрузки CNC ролл полумесяца канавки машинного инструмента имеет преимущества высокой степени автоматизации, высокой точности обработки, высокой эффективности резки, безопасной и надежной эксплуатации,и т.д.Машинный инструмент может завершить фрезирование, перемещение и нанесение букв одним зажимом, и не требует вторичного зажима рулона.
Машинная кровать представляет собой трёхпараллельную конструкцию машины для обработки тяжелых роллов.Ширина постели должна достигать 910 мм и ширина седла должна достигать 810 мм, чтобы гарантировать, что инструментальная машина имеет достаточную жесткость и сопротивление вибрациям в целом., чтобы быть пригодной для фрезирования высокопрочных колец карбида вольфрама и высокоскоростных стальных роликов и композитных роликов.
The longitudinal movement of the large slide of the machine tool is equipped with a locking mechanism to ensure that there is no waste groove caused by center offset when processing high-hardness rolls or performing large cutting.
Основные особенности:
1. Удаление (базовая функция)
CNC-машина может вырезать ребра для деформированного стального стержня со всеми стандартами.
Ось X: неч инструмент подачи вперед или назад.
Ось Y: рулон, поворачивающийся с изношенным оборудованием
Ось Z: резьбовой инструмент, вращающийся на ровной поверхности с приводом передач.
Ось: решетка движется слева направо.
2Маркировка (основная функция)
Машина с ЧПУ может отмечать поверхность рулона.
Маркировка резчик питания вперед или назад, и перемещаться слева направо
Ось х: подача инструмента нарезки вперед или назад.
Ось Y: рулон, поворачивающийся с изношенным оборудованием
Ось: решетка инструмент переместиться слева направо
S-ось: высокая скорость вращения шпинделя маркировочного резчика
Техническая спецификация
| Спецификация |
WXK-500C |
WXK-500K |
| Максимальный диаметр обрабатываемого ролика |
500 мм |
500 мм |
| Минимальный диаметр |
50 мм |
50 мм |
| Максимальная длина обрабатываемого ролика |
2500 мм |
2500 мм |
| Максимальная длина обрабатываемой поверхности ролика |
1800 мм |
1800 мм |
| Спецификации обработанной полумесячной канавки |
Φ 6 ~ 50 |
Φ 6 ~ 50 |
| Угол B обрабатываемой полумесячной канавки |
Любое |
/ |
| Прыжок из канавки существа |
Любое |
/ |
| Скорость поперечного движения (ось X) |
0~6000 мм/мин |
/ |
| Скорость вращения заготовки (ось Y) |
0 ~ 30 оборотов в минуту |
0 ~ 30 оборотов в минуту |
| Скорость фрезы летящей резки (ось А) |
0 ~ 600 оборотов в минуту |
0 ~ 600 оборотов в минуту |
| Модель двигателя гравирующей головы с номинальной скоростью |
D85
24000 оборотов в минуту
|
D85
24000 оборотов в минуту
|
| Двигатель охлаждающего насоса |
AB25-90W |
AB25-120W |
| Система управления |
Siemens 808D |
Siemens 808D |
| Номинальная мощность сервомотора |
Ось X 1,75 кВт |
Ось X 1,75 кВт |
| Ось Y 2,5 кВт |
Ось Y 2,5 кВт |
| Ось Z 1,75 кВт |
Ось Z 1,75 кВт |
| Ось 3,5 кВт |
Ось 3,5 кВт |
| Минимальная сумма программирования |
0.001 мм |
0.001 мм |
| Форма выстрела |
Четыре когтя 400 мм |
Четыре когтя 400 мм |

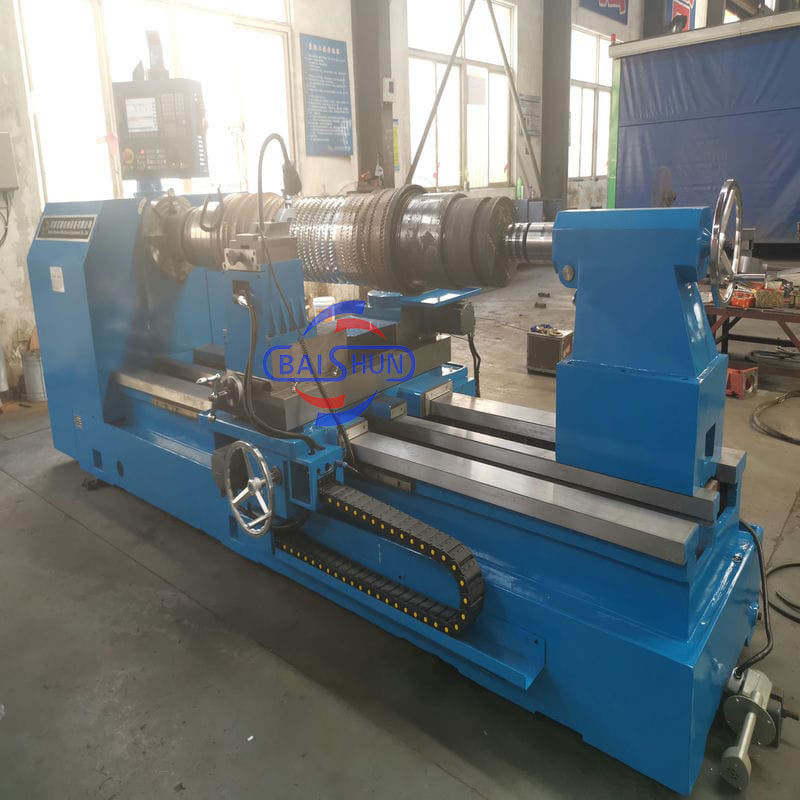

Больше машинных фотографий:
Преимущества:
Мы можем предоставить 24 часа в сутки онлайн предпродажное обслуживание, инженерное обслуживание после заказа и логистическое обслуживание доставки, а также мы можем предоставить услуги по установке.с более чем 15-летним опытом работы на различных рынках, мы можем помочь клиентам успешно завершить ряд услуг от покупки товаров до таможенного оформления, тем самым экономия времени и также снижение затрат клиентов во всех аспектах.
Наше преимущество:
1: с сертификацией CE, ISO.
2: полный контроль производства.
3Профессиональные инженеры могут гарантировать высочайшее качество.
4: больше поставщиков как альтернативы, гарантируют вам самую низкую и конкурентоспособную цену.
5: Продажа fstaff с более чем 10-летним опытом, ответит на ваши вопросы до продажи и послепродажи.
6: OEM производство доступно, чтобы удовлетворить потребности клиентов
7Доступен низкий MOQ (1 единица).
824 часа техническая поддержка.
Гарантийный срок:
В течение гарантийного периода (один год), если у вас есть какие-либо части сломались из-за проблемы с качеством, мы будем поставлять вам бесплатно по экспресс.
В течение гарантийного периода, если у вас есть какие-либо вопросы, вы можете связаться с нами, мы будем предоставлять наш лучший сервис для вас, как обычно.
1- Техническая поддержка предоставляется онлайн.
2- Техническое обслуживание файлов.
3Видео работы машины предоставлено.
4Предоставляется обучение на месте.
5Обеспечение замены и ремонта запасных частей.
6На все вопросы будут даны ответы в течение 24 часов.
