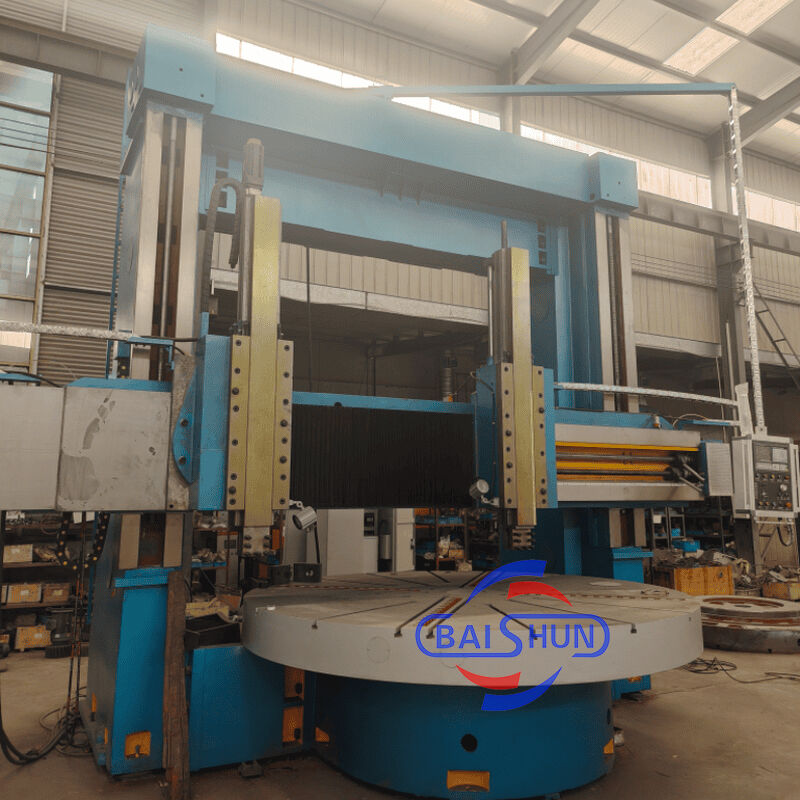

Двухколонный вертикальный токарный станок с ЧПУ CK5240, высококачественный токарный станок с ЧПУ карусельного типа

Двухколонный вертикальный токарный станок - это передовое оборудование, сочетающее в себе механические, электрические и гидравлические компоненты. Он включает в себя современные принципы проектирования и методы производства, используя оптимизацию CAD и современные компоненты как отечественных, так и международных поставщиков. Станок отличается прочной конструкцией, обеспечивающей исключительную прочность, высокую статическую и динамическую жесткость, точные возможности обработки, высокую грузоподъемность, эффективность, долговечность и надежную работу. Все основные технические характеристики деталей станка соответствуют национальным стандартам.

Рабочий стол

Рабочий стол имеет основание, стол, шпиндель и привод. Рабочий стол и основание рабочего стола представляют собой цельную чугунную конструкцию, изготовленную из высокопрочного чугуна с низким напряжением, который обладает достаточной жесткостью, прочностью и термической стабильностью. Подшипник шпинделя рабочего стола использует высокоточные двухрядные короткие цилиндрические роликоподшипники. Это может обеспечить высокую точность вращения рабочего стола и длительный срок службы.

Главная передача

Главная передача станка - вертикальная вальная передача. Она использует шпиндельный серводвигатель переменного тока для привода; коробка передач обеспечивает механическое преобразование двух передач путем перемещения цилиндра переключения передач, так что рабочий стол может выполнять бесступенчатое регулирование скорости в пределах 0,63-63 об/мин.

Портальная рама

Она состоит из левой и правой вертикальных колонн и соединительной балки. Портал и основание рабочего стола образуют герметичную конструкцию. В верхней части портала находятся левый и правый подъемные короба, приводимые в движение двухосным растягивающим двигателем переменного тока. Через зубчатую пару, червячную пару и двойные винты балка совершает подъемное движение вдоль направляющей левой и правой колонны.

Балка

Балка изготовлена из высокопрочного чугуна с низким напряжением, обладающего достаточной жесткостью и прочностью, чтобы обеспечить долгосрочное сохранение точности станка и стабильность. Балка находится перед вертикальной колонной и совершает вертикальное движение вдоль направляющей вертикальной колонны. На задней части балки имеется 4 гидравлические точки зажима. По обеим сторонам балки находятся подающие коробки для резцедержателя.
