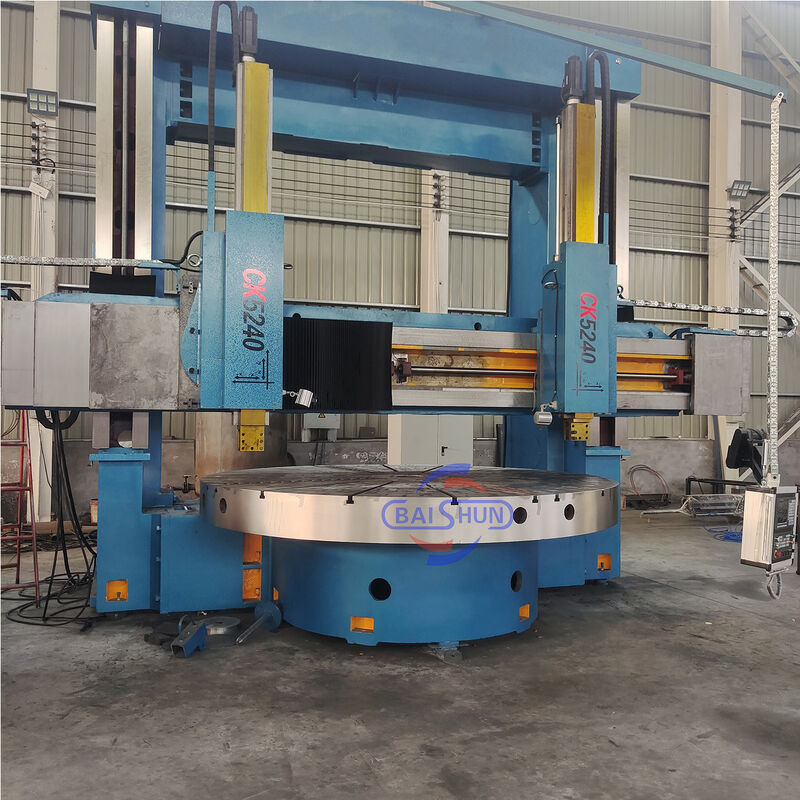

Vtl Китай Токарно-карусельный станок с ЧПУ для обработки металла Вертикальный токарный станок большого диаметра

Двухколонный вертикальный токарный станок представляет собой современное оборудование, сочетающее в себе механические, электрические и гидравлические компоненты. Он включает в себя современные принципы проектирования и технологии производства, оптимизацию САПР и самые современные компоненты как отечественного, так и зарубежного производства. Станок имеет прочную конструкцию, обеспечивающую исключительную прочность, высокую статическую и динамическую жесткость, возможности точной обработки, способность выдерживать большие нагрузки, эффективность, долговечность и надежную работу. Все основные технические характеристики деталей машины соответствуют национальным стандартам.

Рабочий стол

Рабочий стол имеет основание рабочего стола, рабочий стол, детали шпинделя и передающее устройство. Рабочий стол и основание рабочего стола представляют собой цельную чугунную конструкцию, изготовленную из высокопрочного чугуна с низким напряжением, который обладает достаточной жесткостью, прочностью и термостабильностью. В подшипнике шпинделя рабочего стола используется высокоточный двухрядный короткий цилиндрический роликоподшипник. Это может обеспечить высокую точность вращения рабочего стола и длительный срок службы.

Главная передача

Основной системой передачи машины является передача с вертикальным валом. Для привода используется серводвигатель переменного тока шпинделя; Коробка передач обеспечивает механическое преобразование двух передач с помощью цилиндра переключения, толкающего передачу, так что рабочий стол может бесступенчато регулировать скорость в пределах 0,63-63 об/мин.

Портальная рама

Он состоит из левой и правой вертикальных колонн и соединительной балки. Портал и основание рабочего стола образуют уплотнительную конструкцию. В верхней части портала расположены левая и правая подъемная коробка, приводимая в движение двигателем переменного тока двухосного растяжения. Благодаря зубчатой ​​паре, червячной и зубчатой ​​паре, а также двойным ходовым винтам балка совершает подъемное движение вдоль левой и правой направляющей стойки.

Луч

В балке используется высокопрочное чугунное литье с низкими напряжениями, обладающее достаточной жесткостью и прочностью, чтобы обеспечить точность машины, долгосрочную удерживаемость и стабильность. Балка находится перед вертикальной колонной и совершает вертикальное движение вдоль направляющей вертикальной колонны. На задней части балки имеются 4 точки гидравлического зажима. По обеим сторонам балки расположены подающие коробки для подставки для инструмента.
