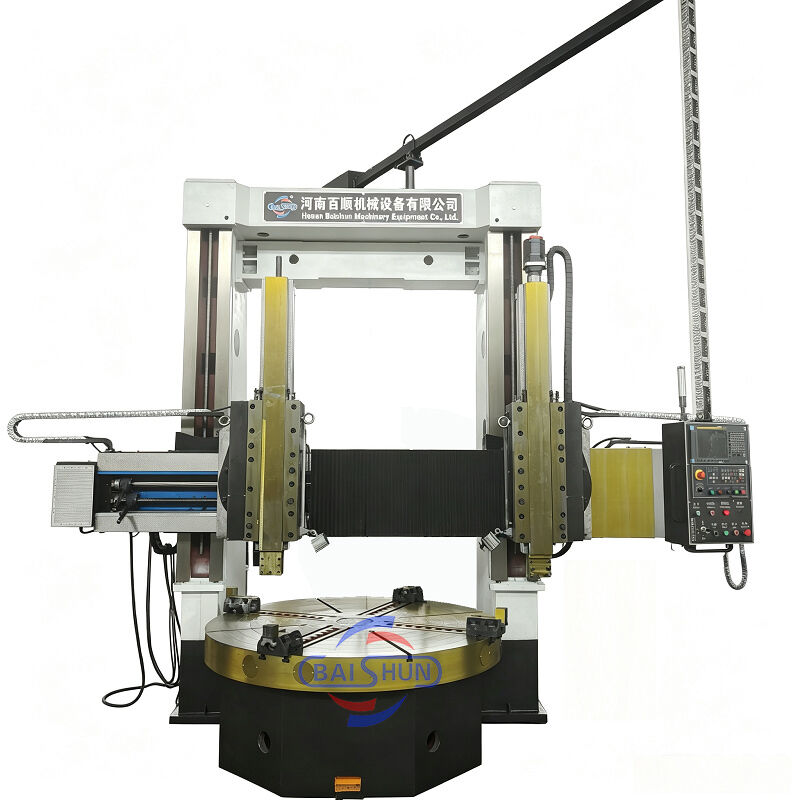

Ck5225 CNC двойной колонны токарного станка станка вертикальный поворотный токарный станк 2 оси

Двухстоечный вертикально-токарный станок представляет собой передовое оборудование, сочетающее механические, электрические и гидравлические компоненты. Он включает в себя современные принципы проектирования и производственные технологии, используя оптимизацию САПР и самые современные компоненты как отечественного, так и зарубежного производства. Станок отличается прочной конструкцией, обеспечивающей исключительную прочность, высокую статическую и динамическую жесткость, точные возможности обработки, высокую грузоподъемность, эффективность, долговечность и надежную работу. Все основные технические характеристики деталей станка соответствуют национальным стандартам.

Рабочий стол

Рабочий стол состоит из основания рабочего стола, рабочего стола, шпиндельных узлов и трансмиссионного устройства. Рабочий стол и основание рабочего стола представляют собой цельную чугунную конструкцию, изготовленную из высокопрочного низколегированного чугуна, обладающего достаточной жесткостью, прочностью и термостабильностью. Подшипник шпинделя рабочего стола использует высокоточный двухрядный короткий цилиндрический роликовый подшипник. Это обеспечивает высокоточное вращение рабочего стола и длительный срок службы.

Главная трансмиссия

Система главной трансмиссии станка представляет собой вертикальную вальную трансмиссию. Она приводится в движение шпиндельным асинхронным серводвигателем; коробка передач обеспечивает механическое двухступенчатое преобразование путем перемещения переключающего цилиндра, толкающего шестерню, так что рабочий стол может плавно регулировать скорость в диапазоне 0,63-63 об/мин.

Портальная рама

Она состоит из левой и правой вертикальных стоек и соединительной балки. Портал и основание рабочего стола образуют герметичную конструкцию. В верхней части портала расположены левый и правый подъемные ящики, приводимые в движение двухосным асинхронным двигателем. Через зубчатую пару, червячную и зубчатую пару, а также двойные ходовые винты балка перемещается вверх и вниз вдоль направляющих левой и правой стоек.

Балка

Балка изготовлена из высокопрочного низколегированного чугуна с достаточной жесткостью и прочностью, чтобы обеспечить долгосрочную сохранность и стабильность точности станка. Балка находится перед вертикальной стойкой и перемещается вертикально вдоль направляющей вертикальной стойки. На задней стороне балки расположены 4 точки гидравлического зажима. По обеим сторонам балки расположены подающие ящики для суппорта.
