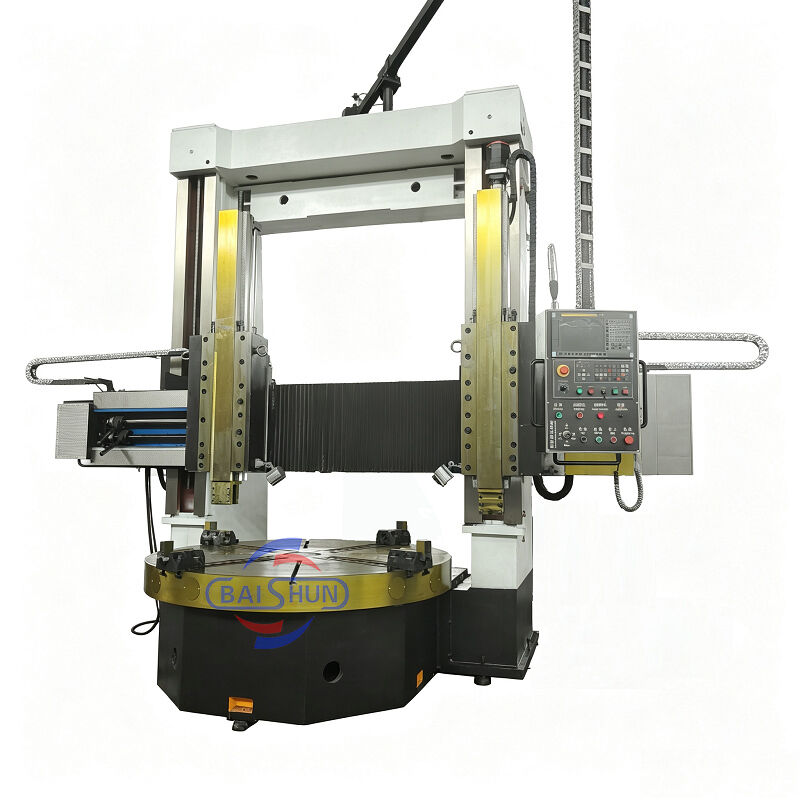

CNC Двухколонный станкообрабатывающий цилиндр Вертикальный поворотный станк с крышкой

Двухстоечный вертикальный токарный станок — это передовое оборудование, сочетающее в себе механические, электрические и гидравлические компоненты. Он воплощает современные принципы проектирования и производственные технологии, используя оптимизацию САПР и самые современные компоненты как отечественного, так и зарубежного производства. Станок имеет прочную конструкцию, отличающуюся исключительной прочностью, высокой статической и динамической жесткостью, точными возможностями обработки, высокой грузоподъемностью, эффективностью, долговечностью и надежной работой. Все основные технические характеристики деталей станка соответствуют национальным стандартам.

Рабочий стол

Рабочий стол состоит из основания рабочего стола, самого рабочего стола, деталей шпинделя и трансмиссионного устройства. Рабочий стол и его основание представляют собой цельную чугунную конструкцию, изготовленную из высокопрочного низколегированного чугуна, обладающего достаточной жесткостью, прочностью и термостабильностью. Подшипник шпинделя рабочего стола представляет собой высокоточный двухрядный короткий цилиндрический роликовый подшипник. Это обеспечивает высокоточное вращение рабочего стола и длительный срок службы.

Главная трансмиссия

Основная трансмиссия станка — вертикальная вальная трансмиссия. Она приводится в движение шпиндельным асинхронным серводвигателем; коробка передач обеспечивает механическое двухступенчатое преобразование с помощью цилиндра переключения, толкающего шестерню переключения, так что рабочий стол может плавно регулировать скорость в диапазоне 0,63-63 об/мин.

Портальная рама

Состоит из левой и правой вертикальных стоек и соединительной балки. Портал и основание рабочего стола образуют герметичную конструкцию. В верхней части портала расположены левый и правый подъемные ящики, приводимые в движение двухосным асинхронным двигателем. Через зубчатую пару, червячную пару и двойные ходовые винты балка перемещается вверх и вниз вдоль направляющих левой и правой стоек.

Балка

Балка изготовлена из высокопрочного низколегированного чугуна с достаточной жесткостью и прочностью, чтобы обеспечить долговременную сохранность и стабильность точности станка. Балка расположена перед вертикальной стойкой и перемещается вертикально вдоль направляющей вертикальной стойки. На задней стороне балки расположены 4 гидравлических зажимных точки. По обеим сторонам балки расположены подающие ящики для суппорта.
